拒绝“虚焊”与“黑垫”：国产无氰电镀金如何构筑高端封装的可靠性防线？

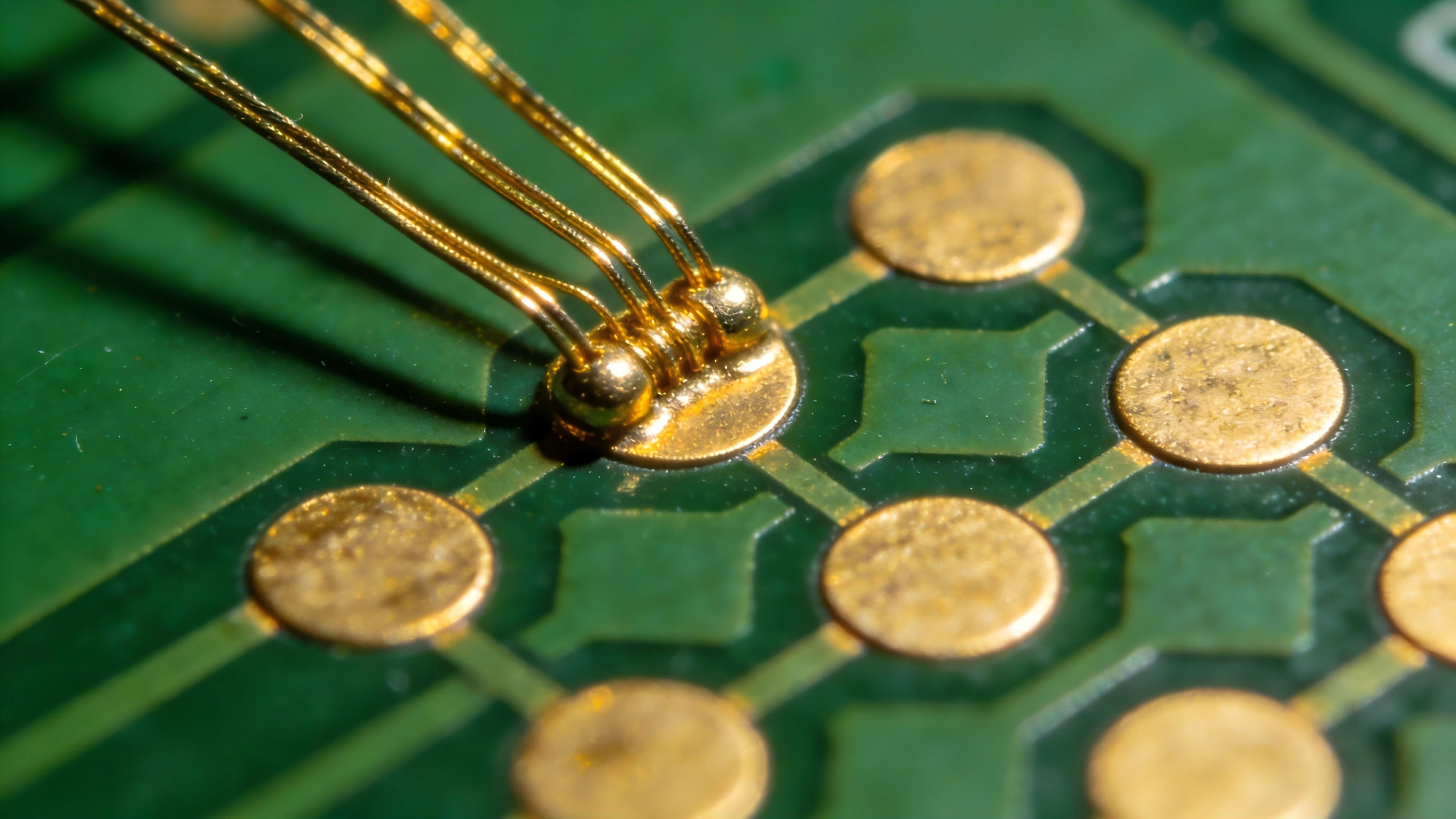

在半导体封测环节，金焊盘（Gold Pad）是电信号传输的关键接口。无论是采用引线键合（Wire Bonding）还是倒装芯片（Flip Chip）工艺，金层都必须具备极佳的可焊性和结合力。

然而，一线封测工程师常面临两大棘手难题：

1. “黑垫”效应（Black Pad）： 在化学镍金（ENIG）或某些电镀工艺中，由于镍腐蚀过度，导致金面下出现黑色磷富集层，造成焊点脆断，被业内称为“隐形杀手”。

2. 打线脱落： 如果镀金层内应力过大或硬度失控，在进行超声波热压键合时，金线无法与焊盘形成有效的金属间化合物（IMC），导致拉力测试（Wire Pull Test）不达标，直接报废昂贵的芯片。

为何无氰工艺在封装领域推广缓慢？核心原因在于物理性能的不可控。

传统的无氰电镀体系难以精确控制沉积速率和晶粒大小。实验表明，很多无氰药水镀出的金层往往“外软内脆”，或者因为有机杂质夹杂过多，导致回流焊（Reflow）后金面变色、润湿角（Wetting Angle）变大，严重影响了焊锡的铺展效果。对于要求极高的航空航天及车载电子封装，这种不稳定性是绝对无法容忍的。

针对上述可靠性痛点，国内电子化学材料厂商从分子层面重构了电镀液配方，开发出专为高端封装设计的新型无氰电镀金工艺。

该工艺通过优化络合剂与缓冲体系，实现了金层物理性能的精准调控：

1. 优异的可焊性： 实测数据显示，该工艺镀层纯度极高，无有机物夹杂。在润湿性平衡测试（Wetting Balance Test）中，焊锡铺展迅速且均匀，彻底杜绝了虚焊和“黑垫”风险。

2. 适中的硬度与低应力： 工艺将金层硬度精确控制在60-90 HV的最佳键合区间，且内应力极低。在严苛的剪切力测试（Shear Test）*与*拉力测试中，数值远超行业标准（MIL-STD-883），确保金线与焊盘“焊得牢、拉不脱”。

3. 长期稳定性： 药水不仅环保无氰，且能在长时间运行中保持性能一致性，使用寿命超2年，为封测厂提供了极高的制程CPK（过程能力指数）。

封装是芯片质量的最后一道关卡，而材料是这道关卡的基石。

天跃新材料推出的CT-288无氰电镀金工艺，正是以“零缺陷”为目标，攻克了可焊性与结合力这一行业难题。它不仅为高端陶瓷基板与HDI板提供了高可靠的表面处理方案，更让国产封装供应链在面对“黑垫”危机时有了从容应对的底气。
