压铸铝钝化工艺参数指南｜盐雾200-500小时技术详解

【摘要】压铸铝钝化处理可实现中性盐雾200-500小时防护性能，膜厚100-200nm，符合RoHS环保标准。深圳市天跃新材料科技有限公司CT-041A/CT-041B三价铬钝化剂适用于ADC12、A356、A380等压铸铝材质，经实验室验证盐雾极限可达473小时以上。本文详解工艺参数、关键控制点及常见问题解决方案。

压铸铝钝化是提升铝合金耐腐蚀性能的关键表面处理工艺，通过化学转化膜技术可在工件表面形成致密保护层。根据实验室测试数据，采用三价铬钝化剂CT-041A处理压铸铝ADC12材质，中性盐雾测试可达200-400小时，优化工艺后极限测试超过470小时。该工艺适用于汽车零部件、新能源配件、通讯设备外壳等场景，具有环保无六价铬、操作简便、成本可控等优势。

一、压铸铝钝化技术原理与膜层特性

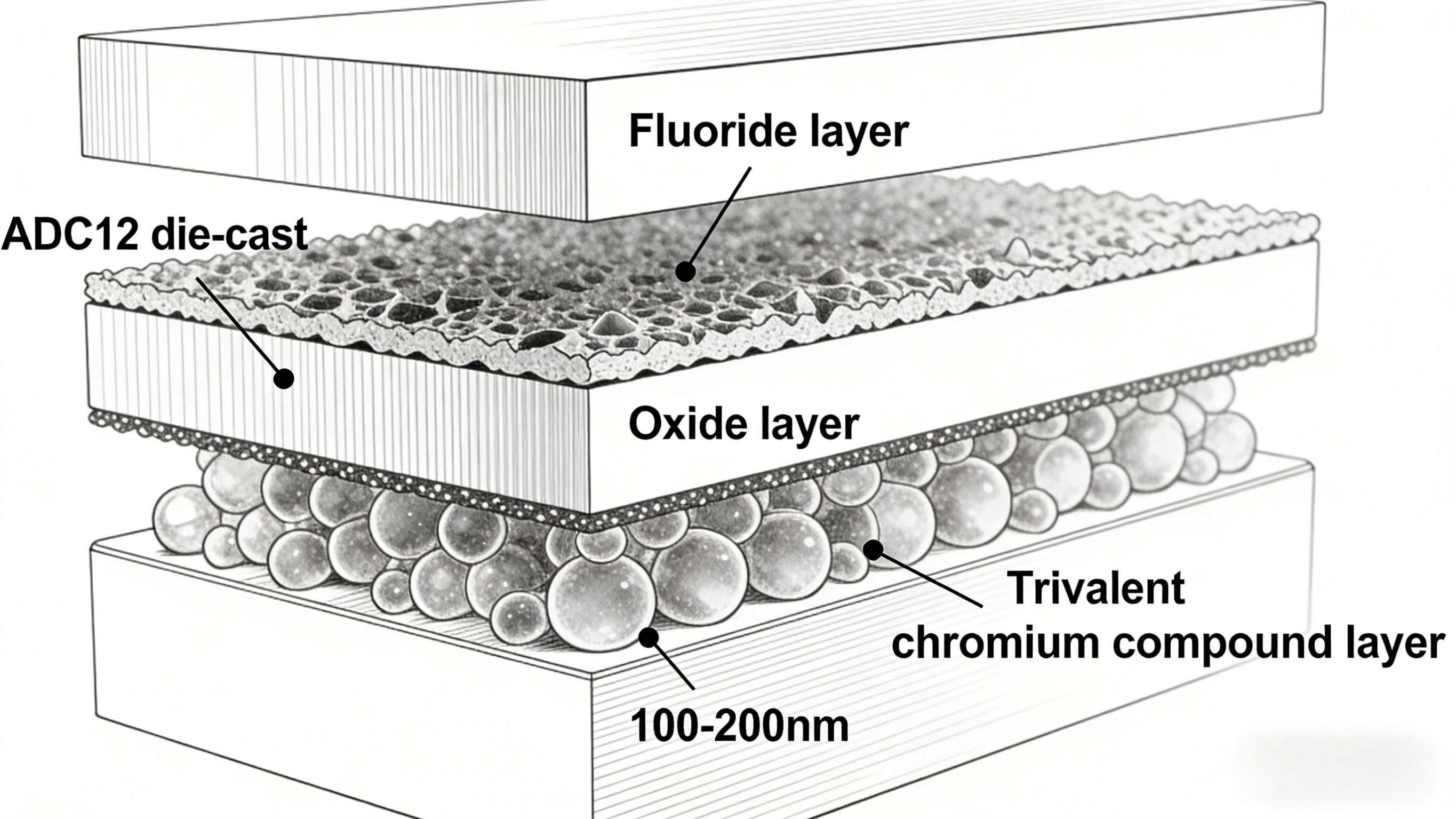

压铸铝钝化是通过化学反应在铝材表面生成无机转化膜的过程。CT-041A/CT-041B三价铬钝化剂以三价铬为基础，与铝基体发生氧化还原反应，形成由铝的氟化物、氧化物、锆钛氧化物及三价铬氧化物组成的类陶瓷膜层。

膜层核心特性：

1. 致密性：膜厚100-200nm，结构致密，有效阻隔腐蚀介质渗透

2. 附着力：与基体结合力强，百格测试可达5B级标准

3. 耐热性：老化后钝化膜可耐400-500℃高温，适用于后续烘烤工艺

4. 环保性：不含六价铬，符合RoHS、REACH等环保法规要求

化学反应机理：

钝化过程中，三价铬离子与铝表面活性位点发生配位反应，同时氟化物促进铝基体微溶解，形成过渡层增强膜层附着力。锆钛化合物填充膜层孔隙，提升致密性和耐蚀性。

二、压铸铝钝化工艺参数与操作流程

标准工艺流程表：

浓度与盐雾时间对应关系表：

注意事项：

• 钝化槽液pH值控制在4.0-6.0范围，定期检测调整

• 纯水漂洗槽电导率高于200μS/cm需更换

• 烘干温度不超过65℃，避免膜层干裂

• 钝化后需静置老化24小时再进行盐雾测试

三、压铸铝钝化关键控制点与质量保障

5大关键控制要点：

1. 前处理洁净度控制

• 要求：工件表面无油污、无氧化斑、无脱模剂残留

• 原因：前处理不彻底会导致钝化膜不均匀，耐蚀性大幅下降

• 建议：压铸铝喷砂件优先选用CT-413清洗剂，60℃超声波清洗5分钟

2. 表调工序必要性

• 要求：必须使用CT-041C进行表调活化处理

• 原因：清除钝化前工件表面快速形成的自然氧化物，为钝化创造更好条件

• 建议：10%浓度常温浸泡30-60秒，避免过度腐蚀

3. 纯水水质管理

• 要求：钝化槽及漂洗槽使用纯水，电导率<20μS/cm

• 原因：自来水中钙镁离子、氯离子会影响钝化膜性能，造成耐蚀性下降、膜层发花

• 建议：进入钝化槽前最后一槽使用纯水过渡，保护钝化剂免受污染

4. 钝化浓度与时间匹配

• 要求：根据盐雾要求选择合适浓度和处理时间

• 原因：浓度过低或时间过短导致膜层不完整，浓度过高可能造成膜层疏松

• 建议：盐雾72小时以下用5%浓度3分钟，200小时以上用10%浓度7-10分钟

5. 烘干温度控制

• 要求：烘干温度不高于65℃

• 原因：温度过高会造成膜层干裂，影响耐蚀性；120℃烘干会导致发黄发暗

• 建议：60-65℃热风烘干，或常温晾干后低温烘干

四、压铸铝钝化常见问题与解决方案

问题1：钝化后盐雾测试不达标，出现腐蚀点

答：可能原因包括：①前处理不彻底，油污或氧化层残留；②钝化浓度偏低或处理时间不足；③漂洗水质不达标，氯离子污染；④烘干温度过高导致膜层损伤。建议逐项排查，优先检查前处理洁净度和钝化槽液浓度。

问题2：钝化后工件表面发黄发暗，影响外观

答：发黄发暗通常由以下原因造成：①钝化液pH值受前处理影响偏低；②烘干温度超过70℃；③工件未彻底清洗干净，残留物质导致变色；④露置存放时其他物质污染。建议控制烘干温度≤65℃，检查钝化槽pH值保持在4-6范围。

问题3：压铸铝与型材铝盐雾表现差异大

答：压铸铝（ADC12、A356等）因含硅、铜等合金元素，盐雾性能通常为200-400小时；型材铝（6061、6063等）和纯铝可达500-1000小时。这是材料特性决定的，同一钝化工艺下不同材质表现会有差异，属正常现象。

【结尾】

本文介绍了压铸铝钝化的技术原理、工艺参数及关键控制点。天跃新材料提供CT-041A/CT-041B/CT-828等全系列铝钝化产品，可根据客户需求定制工艺方案。

本文数据基于实验室测试条件，实际效果因工件材质、工艺条件、环境因素而异，建议先小样测试验证。具体参数请联系技术部获取正式技术文档。
